Hirovisor IP

Cтандартные возможности

Система Hirovisor позволяет визуализировать и управлять одним или более устройствами кондиционирования воздуха, чил-лерами и ИБП из одного центра: ПК, где запущена программа. С новой программой, названной Hirovisor, ПК может также работать с новой системной архитектурой, которая предоставляет новые возможности, связанные с потенциалом протоко¬ла Internet (IP).

Прямой режим

Это основная функция системы, которая разработана для диспетчерского управления блоками через локальное подключение, телефонные линии (через модем) или также через сеть (с помощью устройства, названного HipA — Hironet IP Адаптер). Его основными характеристиками являются:

  • Обмен информацией через простой интерфейс о всех значениях, передаваемых встроенными в блоки контроллерами.
  • Запись данных и информирование пользователя об алармах и событиях посредством визуального уведомления и звукового сигнала (зуммера).


Автопереадресация по Е-mail / Факсу или SMS
Управление алармами sms/e-male/fax

Передает выбранные алармы или события (от одного или более блоков) согласно списку абонентов по е-mail (если ПК подключен к сети с почтовым сервером) или через SMS (че¬рез GSM-модем, подключенный к ПК) или по факсу (через специальный аналоговый модем).



Кроме возможностей Прямого Режима есть другие особенности, которыми можно воспользоваться и которые делают программу Hirovisor IP по-настоящему уникальной:

Push-режим

Существует возможность для визуализации и, если известен пароль, изменения парамет¬ров через сеть INTRANET или EXTRANET. Больше нет необходимости находиться перед ПК с установленной программой Hirovisor для того, чтобы управлять блоками; просто необ¬ходимо иметь доступ в сеть через Internet-браузер и работать с Web-интефейсом самой программы Hirovisor IP.

Web-Интерфейс

Pull-режим

Существует возможность для различных ПК с программой Hirovisor IP делиться данными об устройствах, подключенных к любому из них, через сеть INTRANET или EXTRANET. С та¬кой конфигурацией с любого ПК с программой Hirovisor IP будет возможна визуализация блоков, подключенных к любому из сетевых ПК

Соединение в сеть

Для реализации режимов PUSH и PULL, необходимо участие IT-департамента для того, чтобы сконфигурировать системный доступ по IP-протоко-лу (IP-порт, IP-адрес, защитную систему и т.д.) в соответствии с сетевыми требованиями.

Дополнительные возможности

@CONNECTIVITY

@connectivity — это специальная (дополнительная) функция программы Hirovisor IP, которая заставляет блоки следовать заданным правилам, оптимизирующим рабочие режимы чиллеров Liebert HIROSS HPC и блоков кондиционирования воздуха с охлажденной водой. Некоторые примеры системных правил, которые можно задать:

  • разные уставки в течение дня ➔ оптимизация системы
  • более высокая температура воды при малой нагрузкеи ➔ сбережение энергии
  • более низкая температура воды при осушения ➔ улучшенный режим работы
  • специальная ночная уставка ➔ сбережение энергии и уменьшение шума

Программа Hirovisor IP имеет простой пользовательский интерфейс: он напоминает Windows и можно быстро просматривать его страницы. Он содержит 4 основные папки + дополнительную функцию @connectivity: • Communication (cвязь, где подключенные блоки выбираются простым методом авто поиска); • Messaging (работа с сообщениями, где конфигурируется любое отправ¬ляемое пользователю сообщение: по почте, факсом, SMS); • Events (события, где видны и записываются алармы и события); • Visualization (Визуализация, страница пользовательского интерфейса, где отображаются данные — желтые прямоугольники содержат изменя¬емые параметры); • @connectivity (см. главу «Дополнительные возможности»). Древовидная структура построена с помощью иконок (которым можно присвоить имя по желанию), которым соответствуют контроллеры блоков и она является зеркалом архитектуры объекта заказчика: Контроллеры и шлюзы блоков Liebert HIROSS Устройства IGMnet ó ИБП и блоки HPAC Устройства ESP2 ó ИБП

FSS Client

Это клиентское приложение, которое дает возможность с пользовательс¬кого ПК легко изменять параметры климата одного или более терми¬нальных блоков рабочего пространства (при условии, что в блоках CAM/ Hivar установлен контроллер Microface E и что они подключены к прог¬рамме Hirovisor IP).

Уставка температуры и скорость вентилятора через ПК.

Подключение к BMS

Означает возможность подключить ПК с программой Hirovisor IP к одно¬му адаптеру Hirolinkдля BMS (со специальной программой сопряжения с BMS и лицензией на то количество блоков, которое предусматривает¬ся) и иметь связь и с системой Hirovisor IP, и связь Блоков кондициониро¬вания воздуха с BMS. Эта новая архитектура может рассматриваться для:

  • существующих объектов с интегрированной системой BMS, для нового сервисного применения или использования сберегающих возможнос¬тей @connectivity;
  • новых клиентов, которые хотят воспользоваться некоторыми другими преимуществами, предоставляемыми системой Hirovisor IP (извещение о событиях, Web-интерфейс, @connectivity,…), а также и создание сое¬динения с системой BMS;
  • клиентов, где необходимость мониторинга существует до того, как будут выполнены другие подключения инженерных систем здания к сис¬теме BMS, а программа Hirovisor IP предоставляет систему plug&play, к которой укрупнение BMS может быть выполнено без архитектурных изменений.

Программа Hirovisor IP имеет простой пользовательский интерфейс: он напоминает Windows и можно быстро просматривать его страницы. Он содержит 4 основные папки + дополнительную функцию @connectivity:

  • Communication (cвязь, где подключенные блоки выбираются простым методом авто поиска);
  • Messaging (работа с сообщениями, где конфигурируется любое отправ¬ляемое пользователю сообщение: по почте, факсом, SMS);
  • Events (события, где видны и записываются алармы и события);
  • Visualization (Визуализация, страница пользовательского интерфейса, где отображаются данные — желтые прямоугольники содержат изменя¬емые параметры);
  • @connectivity (см. главу «Дополнительные возможности»).

Древовидная структура построена с помощью иконок (которым можно присвоить имя по желанию), которым соответствуют контроллеры блоков и она является зеркалом архитектуры объекта заказчика:

Контроллеры и шлюзы блоков Liebert HIROSS
Устройства IGMnet ó ИБП и блоки HPAC
Устройства ESP2 ó ИБП

Алармы

Цвет иконки меняется на красный, когда конкретный контроллер находится в состоянии аларма или с ним утеряна связь. Об аларме также оповещает звуковой сигнал, красная строка (с названием аларма), которая появляется на странице визуализации, а также число, появляющееся рядом с папкой Событий (в папке Событий записываются все происходящие события).

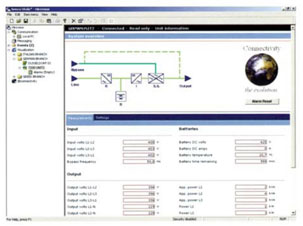

Визуализация

Страницы визуализации соответствуют различным приложениям, которые выполняются в блоках (с помощью авто поиска Hirovisor IP находит нуж¬ную страницу). Сбоку показаны примеры некоторых из них.

На каждой странице имеются поддиректории, которые содержат данные конфигурации и параметры конкретного блока (количество и содержание поддиректорий зависит от конкретного устройства).


Блок HPAC ó со стандартной программой



ИБП ó с адаптером Hirolink IGMnet (Hipulse или 7200)
Приложение FSS ó с данными контроллеров Microface E и Fatronic

Web-доступ

Имеется возможность прямо из программы активировать web-интерфейс (PUSH-режим), на который можно зайти с любого ПК в сети Intranet / Extranet. Страницы визуализации имеют структуру похожую на основную программу.

Безопасность

Для защиты системы существует 3 уровня паролей. Возможность изменять параметры блока дается только авторизованным пользователям, это из¬менение может быть или из окна программы, или через web-интерфейс.
