Структурированная кабельная система
Структурированная кабельная система – комплекс технических средств и сервисных возможностей, обеспечивающий передачу информации со стандартными протоколами систем связи, а также передачу без помех информационных и телекоммуникационных сигналов. СКС является телекоммуникационной инфраструктурой, предназначенной для передачи цифровой, речевой и видеоинформации.
СКС всегда выполняется с заданной избыточностью (как правило, не менее 30%) для возможности дальнейшего расширения и изменения системы в течение срока ее эксплуатации.
При построении СКС объемов свыше 500 портов рекомендуется встраивать в нее подсистему управления и мониторинга (ПУМ СКС). ПУМ СКС представляет собой программно-аппаратный комплекс, предназначенный для обеспечения мониторинга соединений СКС в реальном времени, автоматического ведения базы данных соединений и абонентов а также для автоматизации планирования и внесения изменений в соединения СКС.
ПУМ СКС обеспечивает возможность контроля доступа к монтажным шкафам распределительных узлов, управления удаленными датчиками и устройствами.
При необходимости управление и мониторинг системы СКС осуществляется локально и удаленно через глобальные сети с использованием защищенных протоколов обмена информацией и разграничением прав доступа.
СКС обеспечивает:
- Создание интегрированной информационной системы территории ЦОД, не зависящей от используемых приложений, от места расположения и типа оконечного информационного оборудования;
- оптимизацию передачи информации между сотрудниками;
- совместную и эффективную работу сотрудников;
- высокое качество соединений системы передачи данных и системы телефонии;
- высокоскоростной доступ к сетевым ресурсам
- надежность, гибкость, наращиваемость информационно-вычислительной системы
- возможность легкой управляемости и конфигурирования элементов локальной вычислительной и телефонной сети;
- возможность перехода на новые информационные технологии без затрат на инсталляцию новых кабельных линий;
- на территории ЦОД (зоны IT-security, TECHNO) строится СКС высокой плотности компоновки категории не ниже 5 (класс приложений D по ISO/EIC 11801).

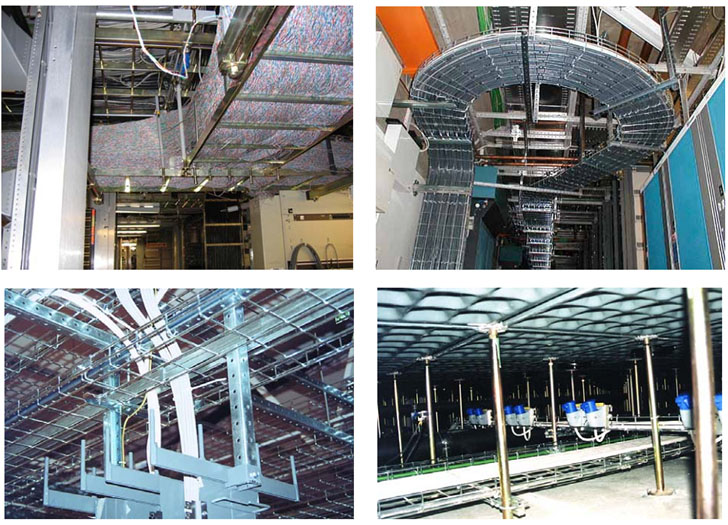

- информационные кабели СКС должны прокладываться по лоткам в пространстве под фальшпотолком по этажам здания или по лоткам под фальшполом в помещении ЦОД. При открытой прокладке не допускается прокладка информационных кабелей СКС на расстоянии менее чем 30 см от любых электрических кабелей. При использовании СК руководствоваться нормами прокладки для используемых в СК лотков и коробов.
Roxtec - Это совершенные кабельные проходки и вводы, панели ввода фидеров, проходки для труб, высоковольтных шин и других проводников любых форм и размеров. Уплотняющие элементы - модули, изготовлены по технологии «Мультидиаметр», поэтому для герметизации кабелей от 3 до 99 мм используются только 6 типов модулей. Одиночные кабели, трубы от 3 до 630 мм герметизируются муфтами с изменяемыми внешним и внутренним диаметром.
Сертифицированная огнестойкость TIE 120, герметичность от 2 до 20 бар (вода, газ) взрывозащищенность Ex, виброустойчивость, защита от электромагнитных и радиопомех, защита от проникновения грызунов. Все вводы Roxtec можно разбирать и собирать, многократно заменяя и добавляя кабели, трубы, шины, фидеры и т.д.. Огнестойкость, герметичность, взрывозащищенность сохраняется и гарантируется. Стандартные панели ввода фидеров в базовые станции, операторов сотовой связи. Постоянная потребность в модернизации сетей при переходе на новые стандарты связи, позволяет получить значительную экономию средств оператора при использовании Roxtec. Защита дорогостоящего оборудования базовой станции от пожара - также весомый аргумент.
