GMP150

Дизельная электростанция GMGen Power Systems



Технические характеристики
Модель GMP150 (Италия)
Максимальная мощность * 150 кВА / 120 кВт
Номинальная мощность * 135 кВА / 108 кВт

Двигатель
Марка Perkins (Великобритания)
Модель 1106A-70TAG2
Охлаждение жидкостное
Частота вращения 1500 об/мин
Способ запуска электростартер
Расход 70% (основной источник) 20.8 л/ч

Генератор
Марка Leroy Somer (Франция)
Модель LSA 44.3 M8
Количество фаз 3
Номинальное напряжение 230/400 В, 50 Гц
Система возбуждения SHUNT
Класс защиты IP21

Генератор
Марка Mecc Alte (Италия)
Модель ECP 34-1L/4
Количество фаз 3
Номинальное напряжение 230/400 В, 50 Гц
Система возбуждения SHUNT
Класс защиты IP21
Марка Stamford (Великобритания)
Модель UCI274E
Количество фаз 3
Номинальное напряжение 230/400 В, 50 Гц
Класс защиты IP21

Панель управления
Модель GMCA20-04

Данные для установки

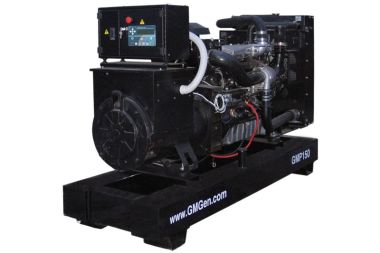

Габариты, ДхШхВ (открытое исполнение) 250x113x160 см

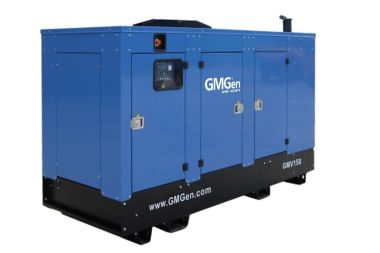

Габариты, ДхШхВ (исполнение в кожухе) 300x113x185 см
Вес (открытое исполнение) 1380 кг
Вес (исполнение в кожухе) 1800 кг
Объём топливного бака (открытое исполнение) 200 л
Объём топливного бака (исполнение в кожухе) 200 л
Уровень шума (исполнение в кожухе) 68 дБ на расстоянии 7 м



* мощность в кВт указана при cos?=0.8



Базовая комплектация
Стальная сварная рама с виброопорами стандарт
Топливный бак в раме ДГУ стандарт
Двигатель с навесным оборудованием стандарт
Стандартный радиатор системы охлаждения стандарт
Силовой генератор стандарт
Зарядный генератор 12 В стандарт
Аккумуляторная батарея (с проводами и клеммами) 12 В стандарт
Панель управления GMCA20-04 стандарт
Электростартер стандарт
Выходной автомат защиты (автоматический выключатель) 250 А стандарт
Воздушный фильтр для работы в нормальных условиях стандарт
Индикатор загрязненности воздушного фильтра стандарт
Система топливоподачи с фильтрацией стандарт
Система смазки с фильтрацией стандарт
Система защиты по низкому давлению масла стандарт
Система защиты по низкому уровню охлаждающей жидкости стандарт
Механический регулятор оборотов стандарт
Промышленный глушитель (открытое исполнение) стандарт
Низкошумный глушитель (исполнение в кожухе) стандарт
Защитные решётки на горячие части двигателя стандарт
Инструкция по эксплуатации на русском языке стандарт
Предпродажная подготовка, тестирование под нагрузкой от 50% до 110% стандарт
Заправка маслом и смесью антифриза (до-40°С) стандарт
Заводской тест стандарт



Дополнительные опции
Внешний топливный бак
Увеличенный топливный бак
Комплект сменных элементов (фильтры)
Воздушный фильтр для работы в запылённой среде
Зарядное устройство АКБ
Подогреватель охлаждающей жидкости (с реле подогревателя)
Система автозапуска с АВР
Устройство автоматического ввода резерва (АВР)
Отключатель АКБ
Система удалённого мониторинга и управления генераторной установкой
Панель управления для параллельной работы нескольких генераторных установок
Выносная панель управления для ГУ
Воздушный дефлектор
Низкошумный глушитель (-29 дБ)
Низкошумный глушитель (-40 дБ)
Гибкий переходник выхлопной системы
Электронный регулятор частоты вращения (опция)
Насос для откачки отработанного масла
Ручной насос перекачки топлива из внешнего резервуара
Предварительный топливный фильтр-водоотделитель
Предварительный топливный фильтр-водоотделитель с подогревом (12/24 В)
Система автоматической подкачки топлива из внешнего резервуара в расходный топливный бак
Автономный подогреватель охлаждающей жидкости (Webasto)
Расширенная гарантия до 5-ти лет



Микропроцессорный пульт управления GMCA20-04



Панель управления GMCA20-04 используется для осуществления контроля параметров сети электроснабжения и автоматического пуска ДГУ в случае, если параметры сети вышли за пределы нормы.

Наличие в составе программно-аппаратных средств панели интерфейсов управления расширяет возможности применения панели и делает ее идеальным решением для организации системы мониторинга и управления ДГУ.



Интерфейсы подключения мониторинга и управления

  • RS-232
  • RS-485 (ModBUS RTU)
  • USB
  • Ethernet — опция

Сигналы тревожной сигнализации

  • Неудачный запуск
  • Высокая температура охлаждающей жидкости
  • Низкое давления масла
  • Превышение оборотов двигателя
  • Звуковой сигнал общей аварии
  • Общее предупреждение
  • Аварийный сигнал низкого уровня топлива
  • Общая неисправность
  • Низкая частота вращения двигателя
  • Низкое/высокое напряжение АКБ
  • Отсутствие напряжения с зарядного генератора
  • Низкое/высокое напряжение с силового генератора переменного тока

Индикация и измерение

  • Вольтметр
  • Амперметр
  • Тахометр
  • Частотомер
  • Счетчик наработки
  • Индикация температуры охлаждающей жидкости
  • Индикация давления масла
  • Коэффициент мощности (cosφ)
  • Индикация коэффициента мощности (cosφ)
  • Вольтметр АКБ
  • Измеритель активной мощности по 3ф. (кВт)
  • Измеритель мощности (киловаттмер)
  • Суммарная активная мощность (кВт)
  • Измеритель реактивной мощности по 3ф. (кВАр)
  • Суммарная реактивная мощность (кВАр)
  • Счетчик выработанной электроэнергии (кВт/ч)
  • Измерение последовательности чередования фаз
  • Измерение температуры масла
  • Измерение уровня топлива в баке

Возможности настройки и регулировки

  • Задержка отключения установки для охлаждения
  • Дополнительные программируемые выходы
  • Журнал неисправностей
  • Возможность организации системы мониторинга и управления ГУ

Возможности управления

  • Кнопка аварийного останова
  • Выбор режима работы «Ручной/Авто»
  • Останов по низкому напряжению

Возможность внешнего управления

  • Сухие контакты для аварийного останова — опция
  • Сухие контакты для запуска — опция



Условия гарантии
Для основного источника 1 год или 3000 моточасов.
Для резервного источника 3 года при наработке не более 500 моточасов в год.
