HPW

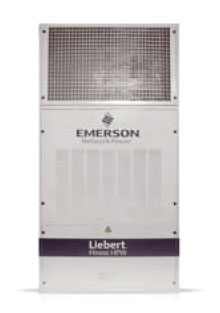

Блоки HPW компании Liebert
HIROSS являются совершенной системой охлаждения, идеальной для контейнеров
узлов удаленного доступа Мобильной Телекоммуникационной Сети. Это автономные
моноблоки наружной установки, монтируемые на стену с традиционной верхней или
новаторской нижней подачей воздуха.
Прямое расширение — высокаяэффективность в широких пределах
условий окружающей среды благодаря особому дизайну поверхности
теплообменника.
Фрикулинг — большое сбережение энергии, сочетая улучшенную
систему с круглой заслонкой и концепцию нижнего распределения воздуха.
Аварийный фрикулинг — с самым эффективным вентилятором = 48 В
быстрого подключения для умень шения влияния на энергопотребление системы.
Технические характеристики
Нижний выдув (серия D)
| Питающее напряжение | 230 / 1N/ 50 | 400 / 3N/ 50 | |||||||||||
| Аварийное питающее напряжение | = 48 В или 230 В / 1N / 50 | ||||||||||||
| Общая холодопроизводительность(1) | кВт | 5,5 | 6,3 | 6,5 | 8,9 | 11,7 | 13,0 | 14,9 | |||||
| Ощутимая холодопроизводительность(1) | кВт | 5,5 | 5,8 | 6,2 | 8,9 | 10,9 | 13,0 | 14,0 | |||||
| Коэффициент SHR блока(1) | — | 1 | 0,92 | 0,95 | 1 | 0,93 | 1 | 0,94 | |||||
| Потребляемая мощность компрессора | кВт | 1,26 | 1,63 | 1,46 | 1,90 | 2,66 | 2,58 | 3,29 | |||||
| Потребляемая мощность вентилятора | |||||||||||||
| испарителя постоянного тока | кВт | 0,10 | 0,10 | 0,10 | 0,28 | 0,45 | 0,82 | 0,82 | |||||
| Потребляемая мощность | |||||||||||||
| вентилятора конденсатора | кВт | 0,25 | 0,25 | 0,20 | 0,22 | 0,72 | 0,73 | 0,77 | |||||
| Расход воздуха через испаритель | м3/ч | 1110 | 1110 | 1300 | 1950 | 2300 | 2820 | 2820 | |||||
| Расход воздуха при фрикулинге | м3/ч | 1310 | 1310 | 1440 | 2420 | 2420 | 2970 | 2970 | |||||
| Maкс. расход воздуха через конденсатор | м3/ч | 2610 | 2610 | 3710 | 3710 | 5660 | 5880 | 5880 | |||||
| Уровень шума снаружи(2) | dB(A) | 52,5 | 54,0 | 50,0 | 52,0 | 55,0 | 58,0 | 58,0 | |||||
| Уровень шума внутри(2) | dB(A) | 57,0 | 57,0 | 57,0 | 60,0 | 64,0 | 67,0 | 67,0 | |||||
| Maкс. наружная температура(3) | °C | 49,0 | 47,0 | 52,0 | 50,5 | 50,0 | 51,0 | 48,5 | |||||
Верхний выдув (версия О)
| Питающее напряжение | 230 / 1N / 50 | 400 / 3N/ 50 | ||||||||||||
| Аварийное питающее напряжение | = 48 В или 230 В / 1N / 50 | |||||||||||||
| Общая холодопроизводительность(1) | кВт | 5,3 | 6,0 | 5,7 | 8,2 | 11,1 | 12,0 | 13,8 | ||||||
| Ощутимая холодопроизводительность(1) | кВт | 4,6 | 5,0 | 5,4 | 8,0 | 9,5 | 10,2 | 11,0 | ||||||
| Коэффициент SHR блока(1) | — | 0,87 | 0,83 | 0,95 | 0,98 | 0,86 | 0,85 | 0,80 | ||||||
| Потребляемая мощность компрессора | кВт | 1,25 | 1,63 | 1,49 | 1,.93 | 2,68 | 2,60 | 3,29 | ||||||
| Потребляемая мощность вентилятора | ||||||||||||||
| испарителя постоянного тока | кВт | 0,10 | 0,10 | 0,10 | 0,45 | 0,45 | 0,78 | 0,78 | ||||||
| Потребляемая мощность | ||||||||||||||
| вентилятора конденсатора | кВт | 0,25 | 0,25 | 0,20 | 0,22 | 0,72 | 0,72 | 0,77 | ||||||
| Расход воздуха через испаритель | м3/ч | 1060 | 1060 | 1360 | 2130 | 2300 | 2350 | 2350 | ||||||
| Расход воздуха при фрикулинге | м3/ч | 1090 | 1090 | 1360 | 2400 | 2400 | 2680 | 2680 | ||||||
| Maкс. расход воздуха через конденсатор | м3/ч | 2610 | 2610 | 3710 | 3710 | 5660 | 5880 | 5880 | ||||||
| Уровень шума снаружи(2) | dB(A) | 52,5 | 54,0 | 49,5 | 52,0 | 55,0 | 58,0 | 58,0 | ||||||
| Уровень шума внутри(2) | dB(A) | 57,0 | 57,0 | 57,0 | 64,0 | 64,0 | 67,0 | 67,0 | ||||||
| Maкс. наружная температура(3) | °C | 49,5 | 47,5 | 52,0 | 50,0 | 50,0 | 51,0 | 48,5 | ||||||
Все данные соответствуют версии с аварийным питанием = 48 В.
(1) Значения соответствуют наружной температуре 35°C, номинальному электропитанию и следующим внутренним условиям
- темп. и влажн. 30°C / 39,5% R.H. со стороны входа воздуха в испаритель для моделей WM 05-15 D;
- темп. и влажн. 27°C / 47% R.H. со стороны входа воздуха в испаритель для моделей WM 05-15 O.
