Liebert APM (30-150кВт)
Liebert APM - это компактные источники бесперебойного питания (ИБП) с технологией FlexPower, которая объединяет функции масштабируемого питания и распределенной логики в одном блоке. Эта технология позволяет обеспечить максимальную эффективность в минимальном пространстве.
Назначение – защита малых и средних компьютерных залов.
Преимущества:
· Энергоэффективность; (Liebert APM позволяет установить любое
количество силовых модулей в зависимости от параметров системы, а высокий КПД
(до 96%) обеспечивает оптимальное состояние системы и снижает расход
энергии.)
· Модульная конструкция;
· Горячая замена силовых блоков, которая обеспечивает максимальную
эксплутационную готовность;
· Компактность;
· Широкий диапазон надежной работы;
· Технология FlexPower;
· Функции мониторинга и контроля для отслеживания состояния и
управления системой. (встроенный основной дисплей)

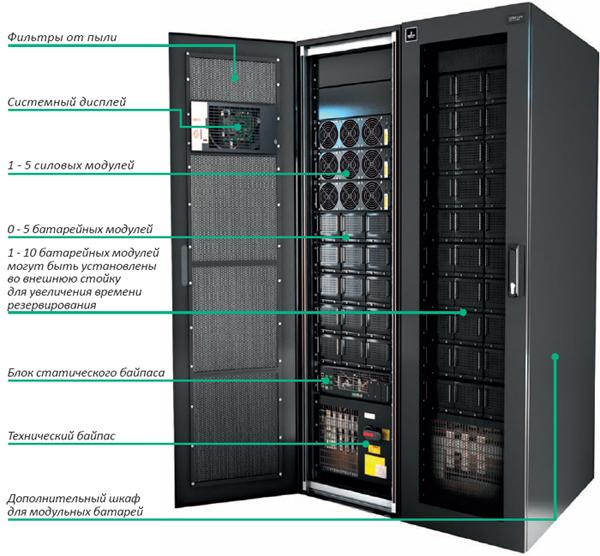

Архитектура системы - функциональные блоки
Технические характеристики
Модель APM | |||||
Мощность (кВА) | 30 кВА | 60 кВА | 90 кВА | 120 кВА | 150 кВА |
Мощность (кВт) | 30 кВт | 60 кВт | 90 кВт | 120 кВт | 150 кВт |
КПД системы | |||||
Режим двойного преобразования (AC-AC) | От 95 % до 96 % при нагрузке > 30 % | ||||
Входные параметры | |||||
Номинальное входное напряжение | 380/400/415 В переменного тока, три фазы, четыре проводника | ||||
Номинальная рабочая частота | 50/60 Гц | ||||
Диапазон входного напряжения | 3 05V - 477 В при полной нагрузке, от -25% до -40% при линейном снижении нагрузки | ||||
Диапазон входной частоты | 40/70 Гц | ||||
Входной коэффициент мощности | >0 .99 при полной нагрузке, >0.98 при половине нагрузки | ||||
Входной коэффициент мощности | >0 .99 при полной нагрузке, >0.98 при половине нагрузки | ||||
Входной суммарный коэффициент гармонических искажений (THDi) | <3% | ||||
Параметры постоянного тока | |||||
Количество аккумуляторных батарей | 30,32,34,36,38,40 | ||||
Температурная компенсация | Да | ||||
Максимальное время работы от внутренних батарей | 30 мин 10 мин 5 мин Нет Нет | ||||
Точность регулирования выходного напряжения зарядного устройства | 1% | ||||
Пульсации постоянного напряжения | ≤1% | ||||
Выходные параметры | |||||
Выходное напряжение инвертора | 380/400/415 В переменного тока, три фазы, четыре проводника | ||||
Выходная частота инвертора | 50/60 Гц | ||||
Стабильность выходной частоты | 50/60 Гц±0.02% | ||||
Стабильность напряжения | |||||
Установившийся режим | ±1%, типично | ||||
Переходный режим | +/-5%, типично | ||||
Время реакции в переходном режиме работы | <20 мс | ||||
Устойчивость инвертора к перегрузкам | 1 час при 110%, 10 минут при 125%, 1 минута при 150%, 200 мс при>150% | ||||
Сдвиг фаз | |||||
При 100% сбалансированной нагрузке | <1° | ||||
При 100% несбалансированной нагрузке | <1.5° | ||||
Общее гармоническое искажение напряжения (THDv) | |||||
100% линейная нагрузка | <1° | ||||
100% нелинейная нагрузка | <1.5° | ||||
Параметры байпаса | |||||
Входное напряжение байпаса | 380/400/415 В переменного тока, три фазы, четыре проводника | ||||
Диапазон напряжения байпаса, устанавливаемый программно | По умолчанию от -20% до + 15%, другие значения, например, от -40%, -30%, -10% to + 10%, +15% | ||||
Устойчивость байпаса к перегрузкам | 135% длительно, 170% в течение 1 часа, 1000% в течение 100 мс | ||||
Параметры окружающей среды | |||||
Диапазон рабочей температуры | 0 - 40˚C* | ||||
Температура хранения | -25 to 70˚C | ||||
Максимальная рабочая высота над уровнем моря | ≤1000 м, при работе на высоте от 1000>2000 номинальные характеристики снижаются на 1% на каждые 100 м подъема | ||||
Относительная влажность | ≤95% | ||||
Уровень шума (на расстоянии 1 м) | 52 - 62 дБА в зависимости от нагрузки и количества модулей | ||||
Класс IP | IP20 | ||||
Стандарты | |||||
Директива EC о низковольтном оборудовании | 2006/95/EC с дополнительной директивой 93/68/EEC, директива относительно электромагнитной совместимости 2004/108/EC | ||||
Общие требования и требования техники безопасности для ИБП, используемых в доступных для персонала зонах | IEC/EN 62040-1-1, включая требования IEC/EN 60950-1 | ||||
Требования электромагнитной совместимости (ЭМС) для ИБП | IEC/EN 62040-2 класс устойчивости C2, класс излучения C2 | ||||
Метод определения производительности и требования тестирования ИБП | IEC/EN/AS 62040-3 | ||||
Физические параметры | |||||
Размеры, Ш x В x Г (мм) | 600 x 1996 x 1100 мм | ||||
Масса (кг) | 280 | 315 | 350 | 385 | 420 |
