Сокращение капитальных затрат и расходов на электроэнергию

• Высокое значение входного коэффициента мощности ИБП Liebert NX обеспечивает снижение потребления электроэнергии.
• Максимально возможное значение входного коэффициента мощности – 0,99 при номинальной линейной или нелинейной нагрузке, определяет оптимальное использование потребляемой электроэнергии.
• Уникальная функция плавного старта выпрямителя с выходом на номинальный режим его работы в течение 5-30 сек, а также низкий коэффициент нелинейных искажений входного тока и функция коррекции коэффициента мощности позволяют минимизировать требуемую мощность резервного дизель-генератора при сопряжении с ним.
• Модули имеют небольшие массо-габаритные показатели, что обеспечивает наиболее рациональное использование полезной площади помещений.
• Устройство “синхронизации двойной шины" (Liebert NX Load Bus Synchronization) позволяет осуществлять синхронизацию двух независимых систем электропитания. Как минимум одна из систем, должна быть выполнена на основе ИБП серии Liebert NX.
• Специфика нагрузки емкостного характера
• В серверах нового поколения схема блока электропитания выполнена с избыточностью и функцией коррекции коэффициента мощности (Power Factor Correction). Вследствии небольшого процента нагрузки каждого из нескольких блоков электропитания (SMPS) при работе такого сервера, общий суммарный коэффициент мощности нагрузки становится близким к единице, либо носит емкостной характер (ток опережает напряжение).
• ИБП следующего поколения должны обеспечивать работу на емкостную нагрузку при сохранении высокой нагрузочной способности и прочих выходных параметров. ИБП серии Liebert NX справляются с этой задачей.

Двойное преобразование напряжения

Двойное преобразование обеспечивает 100% защиту при полной развязке входной и выходной цепей и максимально гарантированное выходное электропитание. Имеет нулевое время переключения в режим работы от батарей, обладает высокой стабильностью выходного напряжения и частоты, более высоким коэффициентом подавления импульсов переходных токов по сравнению с линейно-интерактивными аналогами. Система с двойным преобразованием сохраняет работоспособность в более широком диапазоне входного напряжения, что позволяет справляться с более существенными провалами напряжения без перехода в режим работы от батарей.

Реализуется в двухкаскадном преобразователе. Преобразователь состоит из выпрямителя и инвертора, построенных на биполярных транзисторах с изолированным затвором (IGBT), управляемых с помощью процессора цифровой обработки сигналов (DSP).

Выпрямительный каскад на IGBT с коррекцией коэффициента мощности

Выпрямительный каскад отличается высоким (? 0,99) значением коэффициента мощности (PF), низким уровнем гармонических искажений потребляемого из сети тока (THD < 3 %). Работает в очень широком диапазоне входного напряжения и при значительных отклонениях частоты электросети от ее номинального значения.

Входной коэффициент мощности ИБП близок к единице, что обеспечивает максимально большую активную мощность в потребляемой из сети полной мощности и соответственно, снижение затрат на электроэнергию, а также капитальных затрат, связанных с приобретением кабелей, коммутирующих устройств и резервного дизель-генератора.

Низкое значению коэффициента гармонических искажений потребляемого из сети тока, исключает помехи для других устройств нагрузки, подключенных к данной электросети. При этом нет необходимости иметь увеличенный запас мощности резервного дизель-генератора. Широкий рабочий диапазон входного напряжения обеспечивает увеличение срока службы аккумуляторных батарей, в том числе, за счет уменьшения периода времени работы на резервном батарейном питании.

DSP управляемый инверторный каскад на IGBT

Усовершенствованный метод цифрового управления инвертором обеспечивает идеальную форму выходного напряжения (очень низкое значение коэффициента нелинейных искажений) а, следовательно, и исключительно высокое качество и надежность электропитания цепей нагрузки.

Инвертор сохраняет рабочие параметры при самых различных типах нагрузки. Включая полностью (100 %) нелинейную нагрузку при значении крест-фактора 3:1, а также нагрузку со 100-процентным разбалансом фаз.

Цифровое управление инвертором позволяет ИБП Liebert NX стать незаменимыми в ИТ-отрасли, где предъявляют исключительно жесткие требования к источникам электропитания, включая  способность поддерживать нагрузку с высоким (0,9 опережение) значением коэффициента мощности.

Контроллер DSP

Полностью цифровое управление имеет существенные преимущества перед традиционными аналоговыми электронными устройствами:

значительно более высокую точность регулирования

и отсутствие возникновения со временем каких-либо отклонений от ранее установленных параметров.

Это позволяет надежно защищать цепи нагрузки в широком диапазоне изменения внешних факторов.

Широкий диапазон типов нагрузок

Pабота на различных типах нагрузок в широком диапазоне:от 0,5 (индуктивная) до 0,9 (емкостная). По этому параметру ИБП серии NX удовлетворяют самым современным тенденциям конструирования оборудования для информационных технологий.

Низкий уровень помех

ИБП Liebert NX обладают исключительно низким уровнем помех, вносимым в питающую сеть. Имеют самый низкий в отрасли коэффициент нелинейных искажений входного тока. Низкое значение коэффициента нелинейных искажений входного тока означает отсутствие помех для другого оборудования в данной электросети.

Масштабируемость

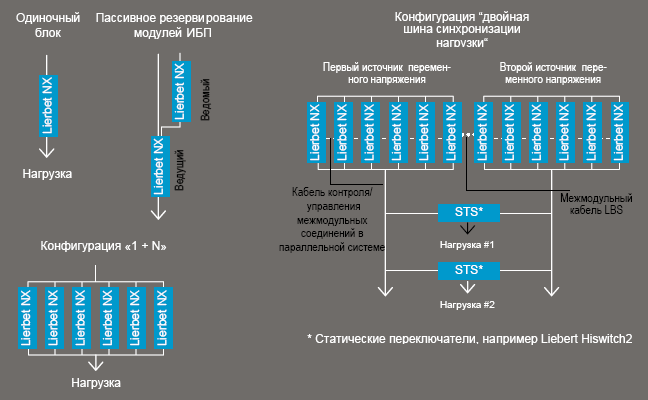

Для повышения надежности и удобства технического обслуживания допускается параллельная работа до шести модулей ИБП серии Liebert NX.

Термокомпенсация напряжения заряда цепи батарей

Функция термокомпенсации напряжения заряда цепи батарей обеспечивает продление срока службы аккумуляторов.

Работа в самых сложных условиях эксплуатации

ИБП Liebert NX имеет широкий диапазон входного напряжения:от –20 % до +25 % от номинального (до –45 % при снижении нагрузки) и входной частоты (от 40Гц до 70Гц) и при этом не мешает ему обеспечивать высокие выходные характеристики даже в том случае, когда параметры электросети далеки от требований стандартов. За счет этого удается минимизировать время работы в батарейном режиме и снизить количество циклов заряда/разряда батарей, что позволяет продлить их срок службы.

Система защиты с обратной связью обеспечивает сохранность системы в самых сложных условиях.

Наличие защиты от короткого замыкания и инвертора с DSP управлением позволяют поддерживать высокое качество электропитания.

Байпас

Все ИБП серии Liebert NX оборудованы встроенной цепью байпаса для технического обслуживания. Дополнительно может также поставляться отдельный шкаф байпаса в корпусе со степенью защиты электроустановок класса IP20, обеспечивающий безопасность технического обслуживания даже при открытых дверцах шкафа. При избыточной конфигурации параллельной системы вы можете задействовать избыточный модуль в любое время технического обслуживания другого модуля.

Возможность организации "двойной шины синхронизации нагрузки" позволяет во время проведения технического обслуживания одной параллельной системы перевести нагрузку на питание от другой параллельной системы либо от резервного источника электропитания.

Адаптация к специфическим требованиям

Конфигурация ИБП отличается исключительной гибкостью, что позволяет пользователю выбрать любую комплектацию, включая тип аккумуляторных батарей, различные комбинации одиночного блока или нескольких блоков, широкий выбор встроенных и внешних функций электропитания и коммуникационных возможностей.

Функция автоматического рестарта позволяет повысить надежность системы.

Модификации с исключительно низким уровнем шумов (менее 54 дБ) снимают проблему выбора помещения для размещения блоков ИБП.

Функция плавного старта выпрямителя с настройкой времени выхода на режим, широкий набор прочих настраиваемых параметров, выбор различных методов контроля осуществляются посредством удобной панели управления оператора с ЖК-дисплеем, на который в виде экранных меню выводится подробная информации относительно рабочих параметров ИБП.

Работа с одним/двумя источниками входного напряжения

ИБП серии Liebert NX может работать как с одним, так и с двумя источниками переменного напряжения. Наличие второго источника дает возможность использования преимущества альтернативного источника переменного напряжения. Для систем только с одним ИБП дополнительно поставляется шкаф технического байпаса.

Конструктивные особенности

Модельный ряд ИБП Liebert NX имеет одинаковую конструкцию и внешнее оформление. Модели  мощностью от 10 до 40 кВА рассчитаны на установку в них аккумуляторных батарей (дополнительно) с соответствующим временем резервирования. Это позволяет уменьшить площадь, занимаемую всей системой. Для всех моделей ИБП серии Liebert NX предусмотрены внешние дополнительные шкафы для размещения аккумуляторных батарей, разделительных трансформаторов и байпасов для технического обслуживания.

Управление и мониторинг:

ИБП серии Liebert NX имеют три разъема типа Intellislot, предназначенных для установки различных электронных плат, выполняющих разнообразные функции мониторинга и сигнализации:

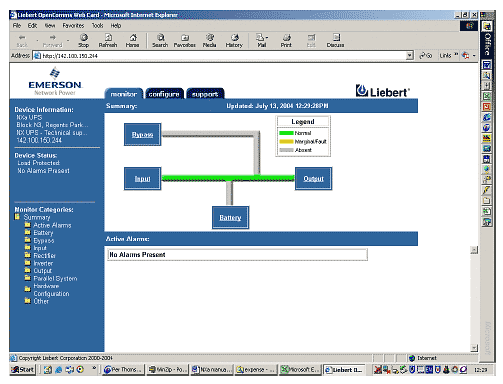

• OpenComms Web Card – осуществляет обмен данными и информацией с другими узлами сети по протоколу SNMP.
• Релейные платы – предназначены для мониторинга оператором или техническим персоналом основных параметров и режимов работы ИБП посредством релейных контактов.
• OpenComms MODbus-Jbus Card – интерфейсная плата, обеспечивающая интегрирование ИБП в системы интеллектуального здания (Building Management Systems) для осуществления централизованного мониторинга.

В  ИБП серии Liebert NX предусмотрены также возможности для организации удаленного мониторинга через порты RS-232 и RS-485. Помимо возможности удаленного мониторинга, порт RS-232 используется техническим персоналом для настройки параметров системы при ее установке, а порт RS-485 – для осуществления прочих функций удаленной коммуникационной связи

Панель управления

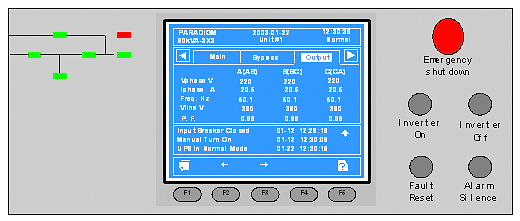

ИБП серии Liebert NX имеют эффективную панель управления оператора, включающую в себя светодиодную диаграмму и ЖК-дисплей. Светодиодная диаграмма отображает направление потока электроэнергии в системе, а ЖК-дисплей с подсветкой воспроизводит подробную информацию о состоянии системы на любом из 12 языков в виде удобных экранных меню.
