C022D5

Дизельная электростанция Cummins

Технические характеристики
Модель C22D5 (Индия)
Максимальная мощность * 22 кВА / 17 кВт
Номинальная мощность * 20 кВА / 16 кВт

Двигатель
Марка Cummins (Индия)
Модель X2.5-G2
Охлаждение жидкостное
Частота вращения 1500 об/мин
Способ запуска электростартер
Расход 70% (основной источник) 3.4 л/ч

Генератор
Марка Stamford (Великобритания)
Модель PI144D
Количество фаз 3
Номинальное напряжение 230/400 В, 50 Гц
Класс защиты IP21

Панель управления
Модель PS 0500

Данные для установки

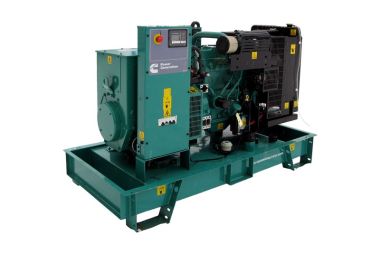

Габариты, ДхШхВ (открытое исполнение) 167x93x125 см

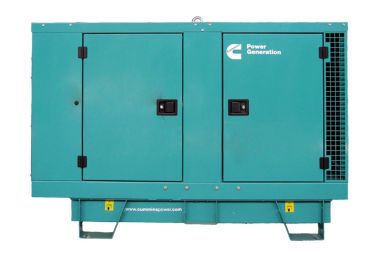

Габариты, ДхШхВ (исполнение в кожухе) 209x99x145 см
Вес (открытое исполнение) 582 кг
Вес (исполнение в кожухе) 907 кг
Объём топливного бака (открытое исполнение) 150 л
Объём топливного бака (исполнение в кожухе) 150 л
Уровень шума (исполнение в кожухе) 63 дБ на расстоянии 7 м



* мощность в кВт указана при cosφ=0.8

Базовая комплектация
Стальная сварная рама с виброопорами стандарт
Топливный бак в раме ДГУ стандарт
Двигатель с навесным оборудованием стандарт
Стандартный радиатор системы охлаждения стандарт
Силовой генератор стандарт
Зарядный генератор 12 В стандарт
Аккумуляторная батарея (с проводами и клеммами) 12 В стандарт
Панель управления PS 0500 стандарт
Электростартер стандарт
Выходной автомат защиты (автоматический выключатель) 32 А стандарт
Воздушный фильтр для работы в нормальных условиях стандарт
Индикатор загрязненности воздушного фильтра стандарт
Система топливоподачи с фильтрацией стандарт
Система смазки с фильтрацией стандарт
Система защиты по низкому давлению масла стандарт
Система защиты по низкому уровню охлаждающей жидкости стандарт
Механический регулятор оборотов стандарт
Промышленный глушитель (открытое исполнение) стандарт
Низкошумный глушитель (исполнение в кожухе) стандарт
Инструкция по эксплуатации на русском языке стандарт
Предпродажная подготовка, тестирование под нагрузкой от 50% до 110% стандарт
Заправка маслом и смесью антифриза (до-40°С) стандарт
Заводской тест стандарт

Дополнительные опции
Внешний топливный бак
Увеличенный топливный бак
Комплект сменных элементов (фильтры)
Воздушный фильтр для работы в запылённой среде
Зарядное устройство АКБ
Подогреватель охлаждающей жидкости (с реле подогревателя)
Система автозапуска с АВР
Устройство автоматического ввода резерва (АВР)
Отключатель АКБ
Система удалённого мониторинга и управления генераторной установкой
Панель управления для параллельной работы нескольких генераторных установок
Выносная панель управления для ГУ
Воздушный дефлектор
Низкошумный глушитель (-29 дБ)
Низкошумный глушитель (-40 дБ)
Гибкий переходник выхлопной системы
Электронный регулятор частоты вращения (опция)
Насос для откачки отработанного масла
Ручной насос перекачки топлива из внешнего резервуара
Предварительный топливный фильтр-водоотделитель
Предварительный топливный фильтр-водоотделитель с подогревом (12/24 В)
Система автоматической подкачки топлива из внешнего резервуара в расходный топливный бак
Автономный подогреватель охлаждающей жидкости (Webasto)
Расширенная гарантия до 5-ти лет

Микропроцессорный пульт управления PS 0500

Сигналы тревожной сигнализации

Перегрузка по току или короткое замыкание
Неудачный запуск
Высокая температура охлаждающей жидкости
Низкое давления масла
Превышение оборотов двигателя
Общее предупреждение
Общая неисправность
Низкая частота вращения двигателя
Низкий уровень охлаждающей жидкости — опция Низкое/высокое напряжение АКБ
Отсутствие напряжения с зарядного генератора
Низкое/высокое напряжение с силового генератора переменного тока


Индикация и измерение

Вольтметр
Амперметр
Тахометр
Частотомер
Счетчик наработки
Индикация температуры охлаждающей жидкости
Индикация давления масла
Коэффициент мощности (cosφ)
Индикация коэффициента мощности (cosφ)
Вольтметр АКБ
Измеритель активной мощности по 3ф. (кВт)
Измеритель мощности (киловаттмер)
Суммарная активная мощность (кВт)
Счетчик выработанной электроэнергии (кВт/ч)
Измерение последовательности чередования фаз
Измерение температуры масла
Индикатор состояния автомата защиты (главного автомата)

Возможности настройки и регулировки

Задержка отключения установки для охлаждения
Дополнительные программируемые выходы
Журнал неисправностей 12 записей
Возможность организации системы мониторинга и управления ГУ

Возможности управления

Кнопка аварийного останова
Проверка индикаторных ламп
Выбор режима работы «Ручной/Авто»
Останов по низкому напряжению

Возможность внешнего управления

Сухие контакты для аварийного останова
Сухие контакты для запуска

Условия гарантии
Для основного источника 1 год или 2000 моточасов.
Для резервного источника 2 года при наработке не более 500 моточасов в год.
