J066K

Дизель-генераторы KOHLER-SDMO

Технические характеристики

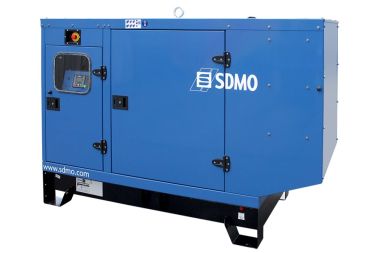

Модель J66K (Франция)
Максимальная мощность * 66 кВА / 52.8 кВт
Номинальная мощность * 60 кВА / 48 кВт

Двигатель
Марка John Deere (США)
Модель 4045TF120
Охлаждение жидкостное
Частота вращения 1500 об/мин
Способ запуска электростартер
Расход 70% (основной источник) 11.9 л/ч

Генератор
Марка Mecc Alte (Италия))
Модель ECP 32-2L/4
Количество фаз 3
Номинальное напряжение 230/400 В, 50 Гц
Система возбуждения SHUNT
Класс защиты IP21
Марка KOHLER-SDMO (Италия)
Модель AT00840TO4N
Количество фаз 3
Номинальное напряжение 230/400 В, 50 Гц
Класс защиты IP21

Панель управления
Модель Nexys / APM303

Данные для установки
Габариты, ДхШхВ (открытое исполнение) 187x100x136 см
Габариты, ДхШхВ (исполнение в кожухе) 230x106x168 см
Вес (открытое исполнение) 1022 кг
Вес (исполнение в кожухе) 1432 кг
Объём топливного бака (открытое исполнение) 180 л
Объём топливного бака (исполнение в кожухе) 180 л
Уровень шума (исполнение в кожухе) 66 дБ на расстоянии 7 м



* мощность в кВт указана при cos?=0.8

Базовая комплектация
Стальная сварная рама с виброопорами стандарт
Топливный бак в раме ДГУ стандарт
Двигатель с навесным оборудованием стандарт
Стандартный радиатор системы охлаждения стандарт
Силовой генератор стандарт
Зарядный генератор 24 В стандарт
Аккумуляторная батарея (с проводами и клеммами) 24 В стандарт
Панель управления Nexys / APM303 стандарт
Электростартер стандарт
Выходной автомат защиты (автоматический выключатель) 100 А стандарт
Воздушный фильтр для работы в нормальных условиях стандарт
Индикатор загрязненности воздушного фильтра стандарт
Система топливоподачи с фильтрацией стандарт
Система смазки с фильтрацией стандарт
Система защиты по низкому давлению масла стандарт
Система защиты по низкому уровню охлаждающей жидкости стандарт
Механический регулятор оборотов стандарт
Промышленный глушитель (открытое исполнение) стандарт
Низкошумный глушитель (исполнение в кожухе) стандарт
Инструкция по эксплуатации на русском языке стандарт
Предпродажная подготовка, тестирование под нагрузкой от 50% до 110% стандарт
Заправка маслом и смесью антифриза (до-40°С) стандарт
Заводской тест стандарт

Дополнительные опции
Внешний топливный бак
Увеличенный топливный бак
Комплект сменных элементов (фильтры)
Воздушный фильтр для работы в запылённой среде
Зарядное устройство АКБ
Подогреватель охлаждающей жидкости (с реле подогревателя)
Система автозапуска с АВР
Устройство автоматического ввода резерва (АВР)
Отключатель АКБ
Система удалённого мониторинга и управления генераторной установкой
Панель управления для параллельной работы нескольких генераторных установок
Выносная панель управления для ГУ
Воздушный дефлектор
Низкошумный глушитель (-29 дБ)
Низкошумный глушитель (-40 дБ)
Гибкий переходник выхлопной системы
Электронный регулятор частоты вращения (опция)
Насос для откачки отработанного масла
Ручной насос перекачки топлива из внешнего резервуара
Предварительный топливный фильтр-водоотделитель
Предварительный топливный фильтр-водоотделитель с подогревом (12/24 В)
Система автоматической подкачки топлива из внешнего резервуара в расходный топливный бак
Автономный подогреватель охлаждающей жидкости (Webasto)
Расширенная гарантия до 5-ти лет


Микропроцессорный пульт управления Nexys

Панель управления Nexys обеспечивает стандартный набор функций для управления ДГУ как в ручном, так и в автоматическом режиме. Панель имеет дружественный по отношению к пользователю интерфейс, что позволяет существенно упростить работу с ДГУ.

Сигналы тревожной сигнализации

Перегрузка по току или короткое замыкание
Неудачный запуск
Высокая температура охлаждающей жидкости
Низкое давления масла
Превышение оборотов двигателя
Звуковой сигнал общей аварии
Общее предупреждение
Аварийный сигнал низкого уровня топлива
Общая неисправность
Отсутствие напряжения с зарядного генератора
Низкое/высокое напряжение АКБ
Низкое/высокое напряжение с силового генератора переменного тока

Индикация и измерение

Вольтметр
Тахометр
Частотомер
Счетчик наработки
Индикация температуры охлаждающей жидкости — опция
Вольтметр АКБ

Возможности настройки и регулировки

Задержка отключения установки для охлаждения

Возможности управления

Кнопка аварийного останова
Проверка индикаторных ламп
Останов по низкому напряжению

Возможность внешнего управления

Сухие контакты для аварийного останова
Сухие контакты для запуска

Микропроцессорный пульт управления APM303

Пульт APM303 нацелен на простоту в использовании. Он серийно устанавливается на электроагрегатах низкого напряжения и отвечает ожиданиям профессионалов в области управления электроагрегатами и обеспечивает удобный и простой контроль.

При исчезновении напряжения во внешней сети АВР выдает сигнал отключения сети на блок APM303, который выполняет автоматический запуск электроагрегата.

Пульт APM303 применяется на всех дизельных электростанциях SDMO жидкостного охлаждения мощностью до 44 кВА, выпущенных после мая 2014 года.

Интерфейсы подключения мониторинга и управления

RS-485 (ModBUS RTU)
USB

Сигналы тревожной сигнализации

Неудачный запуск
Высокая температура охлаждающей жидкости
Низкое давления масла
Превышение оборотов двигателя
Звуковой сигнал общей аварии
Общее предупреждение
Аварийный сигнал низкого уровня топлива
Общая неисправность
Низкая частота вращения двигателя

Индикация и измерение

Вольтметр
Амперметр
Тахометр
Частотомер
Счетчик наработки
Индикация температуры охлаждающей жидкости
Индикация давления масла
Коэффициент мощности (cosφ)
Индикация коэффициента мощности (cosφ)
Вольтметр АКБ
Измеритель активной мощности по 3ф. (кВт)
Измеритель мощности (киловаттмер)
Суммарная активная мощность (кВт)
Счетчик выработанной электроэнергии (кВт/ч)
Измерение последовательности чередования фаз
Измерение температуры масла
Индикатор состояния автомата защиты (главного автомата)


Возможности настройки и регулировки

Задержка отключения установки для охлаждения
Дополнительные программируемые выходы
Журнал неисправностей 12 записей
Возможность организации системы мониторинга и управления ГУ

Возможности управления

Кнопка аварийного останова
Проверка индикаторных ламп
Выбор режима работы «Ручной/Авто»
Останов по низкому напряжению

Возможность внешнего управления

Сухие контакты для аварийного останова
Сухие контакты для запуска

Условия гарантии
Для основного источника 1 год или 3000 моточасов.
Для резервного источника 3 года при наработке не более 500 моточасов в год.
