J200K
Дизель-генераторы KOHLER-SDMO
Технические характеристики |
|
Модель | J200K (Франция) |
Максимальная мощность * | 198 кВА / 158.4 кВт |
Номинальная мощность * | 180 кВА / 144 кВт |
Двигатель |
|
Марка | John Deere (США) |
Модель | 6068HF120-183 |
Охлаждение | жидкостное |
Частота вращения | 1500 об/мин |
Способ запуска | электростартер |
Расход 70% (основной источник) | 29.2 л/ч |
Генератор |
|
Марка | Leroy Somer (Франция) |
Модель | LSA 46.2 M3 |
Количество фаз | 3 |
Номинальное напряжение | 230/400 В, 50 Гц |
Система возбуждения | SHUNT |
Класс защиты | IP21 |
Марка | KOHLER-SDMO (Франция) |
Модель | AT01132TN4N |
Количество фаз | 3 |
Номинальное напряжение | 230/400 В, 50 Гц |
Класс защиты | IP21 |
Панель управления |
|
Модель | Nexys / APM303 |
Данные для установки |
|

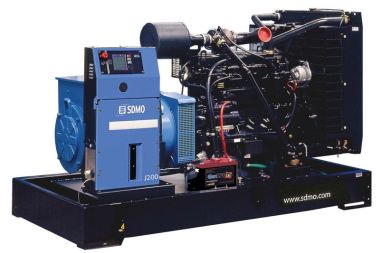

Габариты, ДхШхВ (открытое исполнение) | 237x111x148 см |

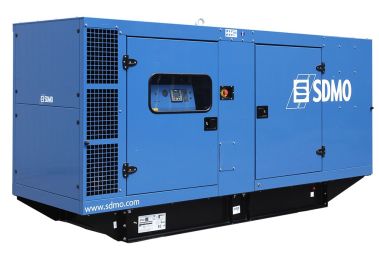

Габариты, ДхШхВ (исполнение в кожухе) | 351x120x183 см |
Вес (открытое исполнение) | 1730 кг |
Вес (исполнение в кожухе) | 2320 кг |
Объём топливного бака (открытое исполнение) | 340 л |
Объём топливного бака (исполнение в кожухе) | 340 л |
Уровень шума (исполнение в кожухе) | 69 дБ на расстоянии 7 м |
* мощность в кВт указана при cos?=0.8
Базовая комплектация |
|
Стальная сварная рама с виброопорами | стандарт |
Топливный бак в раме ДГУ | стандарт |
Двигатель с навесным оборудованием | стандарт |
Стандартный радиатор системы охлаждения | стандарт |
Силовой генератор | стандарт |
Зарядный генератор 24 В | стандарт |
Аккумуляторная батарея (с проводами и клеммами) 24 В | стандарт |
Панель управления Nexys / APM303 | стандарт |
Электростартер | стандарт |
Выходной автомат защиты (автоматический выключатель) 400 А | стандарт |
Воздушный фильтр для работы в нормальных условиях | стандарт |
Индикатор загрязненности воздушного фильтра | стандарт |
Система топливоподачи с фильтрацией | стандарт |
Система смазки с фильтрацией | стандарт |
Система защиты по низкому давлению масла | стандарт |
Система защиты по низкому уровню охлаждающей жидкости | стандарт |
Механический регулятор оборотов | стандарт |
Промышленный глушитель (открытое исполнение) | стандарт |
Низкошумный глушитель (исполнение в кожухе) | стандарт |
Инструкция по эксплуатации на русском языке | стандарт |
Предпродажная подготовка, тестирование под нагрузкой от 50% до 110% | стандарт |
Заправка маслом и смесью антифриза (до-40°С) | стандарт |
Заводской тест | стандарт |
Дополнительные опции |
Внешний топливный бак |
Увеличенный топливный бак |
Комплект сменных элементов (фильтры) |
Воздушный фильтр для работы в запылённой среде |
Зарядное устройство АКБ |
Подогреватель охлаждающей жидкости (с реле подогревателя) |
Система автозапуска с АВР |
Устройство автоматического ввода резерва (АВР) |
Отключатель АКБ |
Система удалённого мониторинга и управления генераторной установкой |
Панель управления для параллельной работы нескольких генераторных установок |
Выносная панель управления для ГУ |
Воздушный дефлектор |
Низкошумный глушитель (-29 дБ) |
Низкошумный глушитель (-40 дБ) |
Гибкий переходник выхлопной системы |
Электронный регулятор частоты вращения (опция) |
Насос для откачки отработанного масла |
Ручной насос перекачки топлива из внешнего резервуара |
Предварительный топливный фильтр-водоотделитель |
Предварительный топливный фильтр-водоотделитель с подогревом (12/24 В) |
Система автоматической подкачки топлива из внешнего резервуара в расходный топливный бак |
Автономный подогреватель охлаждающей жидкости (Webasto) |
Расширенная гарантия до 5-ти лет |
Микропроцессорный пульт управления Nexys |
Панель управления Nexys обеспечивает стандартный набор функций для управления ДГУ как в ручном, так и в автоматическом режиме. Панель имеет дружественный по отношению к пользователю интерфейс, что позволяет существенно упростить работу с ДГУ. |
Сигналы тревожной сигнализации
Неудачный запуск
Высокая температура охлаждающей жидкости
Низкое давления масла
Превышение оборотов двигателя
Звуковой сигнал общей аварии
Общее предупреждение
Аварийный сигнал низкого уровня топлива
Общая неисправность
Отсутствие напряжения с зарядного генератора
Низкое/высокое напряжение АКБ
Низкое/высокое напряжение с силового генератора переменного тока
Индикация и измерение
Тахометр
Частотомер
Счетчик наработки
Индикация температуры охлаждающей жидкости — опция
Вольтметр АКБ
Возможности настройки и регулировки
Возможности управления
Проверка индикаторных ламп
Останов по низкому напряжению
Возможность внешнего управления
Сухие контакты для запуска
Микропроцессорный пульт управления APM303 |
Пульт APM303 нацелен на простоту в использовании. Он серийно устанавливается на электроагрегатах низкого напряжения и отвечает ожиданиям профессионалов в области управления электроагрегатами и обеспечивает удобный и простой контроль. При исчезновении напряжения во внешней сети АВР выдает сигнал отключения сети на блок APM303, который выполняет автоматический запуск электроагрегата. Пульт APM303 применяется на всех дизельных электростанциях SDMO жидкостного охлаждения мощностью до 44 кВА, выпущенных после мая 2014 года. |
Интерфейсы подключения мониторинга и управления
USB
Сигналы тревожной сигнализации
Высокая температура охлаждающей жидкости
Низкое давления масла
Превышение оборотов двигателя
Звуковой сигнал общей аварии
Общее предупреждение
Аварийный сигнал низкого уровня топлива
Общая неисправность
Низкая частота вращения двигателя
Индикация и измерение
Амперметр
Тахометр
Частотомер
Счетчик наработки
Индикация температуры охлаждающей жидкости
Индикация давления масла
Коэффициент мощности (cosφ)
Индикация коэффициента мощности (cosφ)
Вольтметр АКБ
Измеритель активной мощности по 3ф. (кВт)
Измеритель мощности (киловаттмер)
Суммарная активная мощность (кВт)
Счетчик выработанной электроэнергии (кВт/ч)
Измерение последовательности чередования фаз
Измерение температуры масла
Индикатор состояния автомата защиты (главного автомата)
Возможности настройки и регулировки
Дополнительные программируемые выходы
Журнал неисправностей 12 записей
Возможность организации системы мониторинга и управления ГУ
Возможности управления
Проверка индикаторных ламп
Выбор режима работы «Ручной/Авто»
Останов по низкому напряжению
Возможность внешнего управления
Сухие контакты для запуска
Условия гарантии |
|
Для основного источника | 1 год или 3000 моточасов. |
Для резервного источника | 3 года при наработке не более 500 моточасов в год. |
